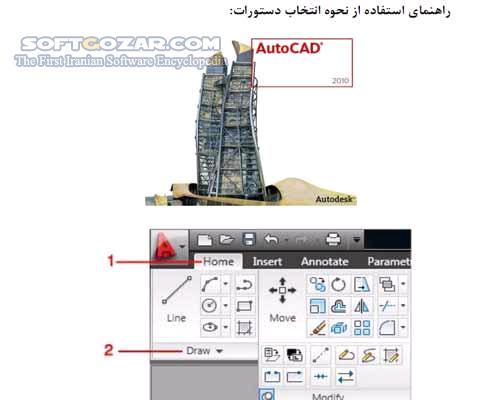

در این کتاب شما با اتوکد 2010
آشنا می شوید.
Auto CAD یک برنامه
طراحی به کمک کامپیوتر می باشد که توسط شرکت Auto
desk عرضه
شده است. ترسیم طرحهای دو بعدی و سه بعدی
بوده و ساخت مدلهای پیشرفته از جمله مزایای این نرم افزار محسوب می شود

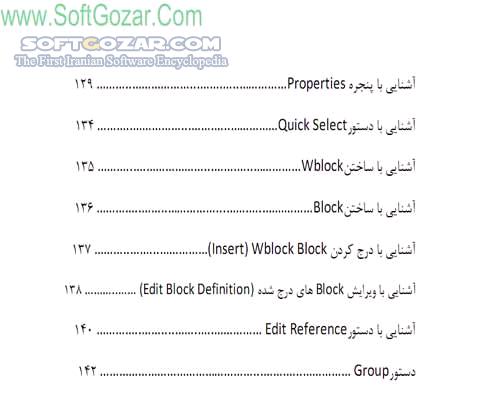

برخی از فصولی که در کتاب با آن روبرو می
شوید عبارتند از:
ترسیم Line
ترسیم Line
با دادن طول و زاویه
ترسیم Rectargle
(مستطیل)
انواع ترسیمات با استفاده از دستورRectangl
رسم circle (دایره)

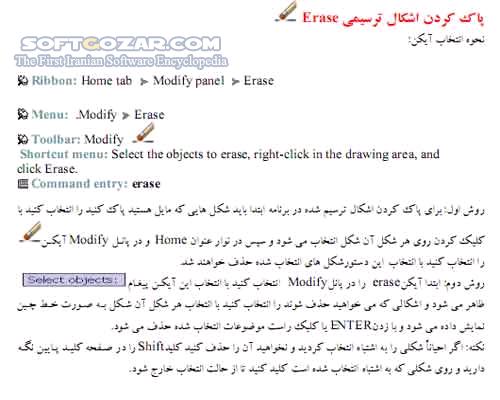

دستور Erase (پاک کردن اشکال ترسیم
شده)
دستور Arc (کمان)

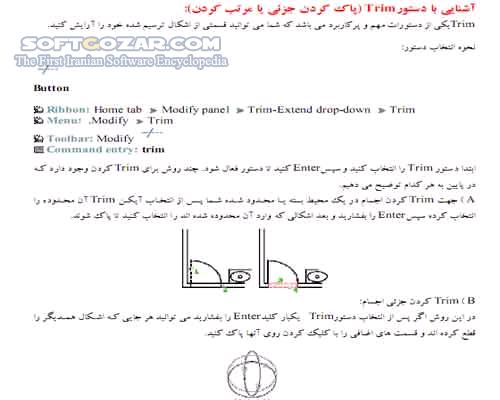

آشنایی با دستور Trim (آرایش کردن)
آشنایی با دستور Extened (امتداد دادن)
آشنایی با دستور Move (جابجا کردن)
آشنایی با دستور Copy
(کپی کردن اشکال ترسیم شده)
و ...
توضیحات بیشتر:
یکی از کاربردترین نوع ترسیم LINE استفاده از طول و زاویه آن است که با
این روش می توانید یک طول خط را با زاویه موردنظر ترسیم کنید برای این کار ابتدا
آیکن LINE را انتخاب کنید .
نکته: بهتر است ORTHO در این نوع ترسیمات (OFF)
یا غیرفعال باشد برای اینکار دوباره روی ORTHO یا F8
کلیک کنید تا غیر فعال شود.
بعد از انتخاب LINE MODE
و همینطور انتخاب اولین نقطه به عنوان مبدا و شروع مورد نظر را وارد کنید آنگاه LINE با طول و زاویه مورد نظر ترسیم می شود.
نکته: برای استفاده از طول و زاویه به جای تایپ SHIFT@NSHIFT<ө می توانید از کلید TAB در صفحه کلید استفاده کنید
برای اینکار پس از انتخاب دستور LINE و تعیین اولیه نقطه موس رارها کنید و
طول خط را وارد کنید و TAB
را بزنید تا طول وارد شده قفل شود و زاویه را وارد کنید و ENTER را بزنید.
