PingPlotter یک نرم‌افزار کاربردی و پیشرفته برای پایش (مانیتورینگ) و عیب‌یابی شبکه است که به‌صورت مداوم اطلاعات مربوط به ارتباط میان کامپیوتر کاربر و سِروِرهای راه‌دور را جمع‌آوری و به شکل نمودارهای تصویری نمایش می‌دهد. این نرم‌افزار شاخص‌های مهمی مانند زمان پاسخ‌گویی (Latency)، از دست‌رفتن بسته‌ها (Packet Loss) و پایداری مسیرهای ارتباطی را بررسی می‌کند تا وضعیت واقعی شبکه به‌طور دقیق مشخص شود. به‌جای آنکه کاربر تنها با داده‌های خام و پیچیده روبه‌رو شود، نرم‌افزار PingPlotter نتایج را در قالب نمودارهای ساده و قابل‌فهم ارائه می‌دهد. این ویژگی باعث می‌شود مدیران شبکه، کارشناسان پشتیبانی و حتی کاربران حرفه‌ای خانگی بتوانند به‌سرعت مشکلات احتمالی مانند کندی اتصال، قطعی‌های پراکنده یا ناپایداری در مسیر اینترنت را شناسایی کنند و اقدامات لازم را انجام دهند. یکی از قابلیت‌های مهم این نرم‌افزار، نمایش مسیر ارتباطی از مبدا تا مقصد است. به این ترتیب کاربر می‌تواند ببیند که داده‌ها دقیقاً از چه مسیرهایی عبور می‌کنند و در کدام نقطهٔ مسیر اختلال یا تأخیر به‌وجود آمده است؛ این امکان کمک می‌کند مشکلاتی که معمولاً تشخیص آنها دشوار است ــ مانند نوسانات سرعت یا اختلال در مسیرهای بین‌راهی ــ به‌راحتی شناسایی شوند. علاوه بر این، نرم‌افزار PingPlotter ابزارهای متنوعی برای پایش هم‌زمان چند مقصد مختلف، ذخیره و مقایسهٔ نتایج و تنظیم هشدارهای خودکار در اختیار کاربر قرار می‌دهد؛ این قابلیت‌ها سبب می‌شود تیم‌های فنی بتوانند بدون اتلاف وقت، وضعیت شبکه را تحت نظر داشته باشند و در صورت بروز مشکل، سریعاً واکنش نشان دهند.
در ابعاد کلی، نرم‌افزار PingPlotter Professional یک راه‌حل کاربردی برای مانیتورینگ و عیب‌یابی شبکه است که با نمایش گرافیکی داده‌ها، امکان ردیابی هم‌زمان چندین هدف، تعریف فضاهای کاری سفارشی و پیکربندی اعلان‌های منعطف، تشخیص سریع مشکلات شبکه را تسهیل می‌کند. استفادهٔ هوشمندانه از تنظیمات نمونه‌برداری و آستانه‌های هشدار، همراه با تحلیل هم‌زمان نمودارها و مسیرها، کمک می‌کند که مسائل شبکه به‌سرعت شناسایی و منشأ آنها تعیین شود؛ در نتیجه فرایند عیب‌یابی کوتاه‌تر شده و پایداری سرویس‌ها افزایش می‌یابد.
ویژگی‌ها و امکانات مهم این نرم‌افزار
● ایجاد و ذخیرهٔ فضای کاری سفارشی: نرم‌افزار امکان ساخت فضای کاری و ذخیرهٔ پیکربندی پنل‌ها و تب‌ها را فراهم می‌کند تا برای وظایف مختلف بتوان همان نما را سریع بارگذاری کرد و به تنظیمات متناسب با هر سناریوی کاری دسترسی داشت.
● رابط کاربری شهودی و پنل‌های قابل‌تنظیم: نمایش گراف‌ها، جدول بسته‌ها و نماهای زمان‌بندی قابل تنظیم است؛ با این روش می‌توان بخش‌های موردنظر را کوچک یا بزرگ کرد تا روی اطلاعات خاص تمرکز شود.
● ردیابی هم‌زمان چندین هدف: قابلیت ردیابی هم‌زمان چند URL یا آدرس IP و نگهداری پنجرهٔ جزئیات هر هدف در تب‌های جداگانه وجود دارد؛ اهداف به‌سادگی با واردکردن URL یا IP در فیلدهای مخصوص افزوده شده و در فهرستی ذخیره می‌شوند تا بعداً به آنها به‌سرعت دسترسی یافت.
● تنظیمات نمونه‌برداری و بازهٔ ردیابی: نمونه‌برداری قابل‌تنظیم و تعیین تعداد نمونه‌ها (با مقدار پیش‌فرض نامحدود) و بازهٔ زمانی بین نمونه‌ها به کاربر اجازه می‌دهد تست‌های کوتاه‌مدت یا پایش بلندمدت را بر اساس نیاز پیکربندی کند.
● نمایش زمان‌بندی و به‌روزرسانی در زمان واقعی: همهٔ بسته‌ها در یک نمایش زمان‌بندی (timeline) نشان داده می‌شوند و نمودارها در زمان واقعی بر مبنای تنظیمات به‌روزرسانی می‌شوند تا نوسانات تأخیر و از دست‌رفتن بسته‌ها به‌وضوح قابل مشاهده باشند.
● منوی زمینه برای عملیات سریع: منوی زمینهٔ هر بخش امکاناتی مانند دریافت اطلاعات whois، نمایش خلاصهٔ سریع، باز کردن نمودارهای گرافیکی و پیکربندی اعلان‌ها را فراهم می‌آورد.
● سیستم اعلان‌ها و هشدارها: امکان تعریف اعلان‌ها با پارامترهای متنوع از جمله نام قابل‌شناسه، تعداد نمونهٔ موردبررسی، روش اندازه‌گیری (تأخیر یا از دست‌رفتن بسته و یا شاخص MOS برای کیفیت صدا) و انتخاب مجموعهٔ اهداف وجود دارد؛ همچنین عملی که در صورت برآورده‌شدن شرط انجام شود قابل تعیین است.
رابط کاربری و سازمان‌دهی فضا

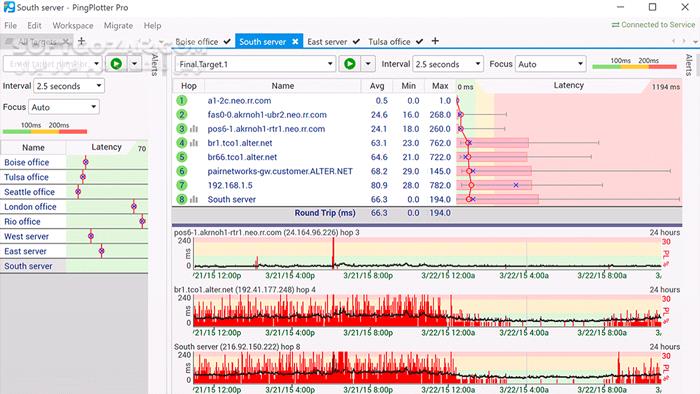

رابط کاربری نرم‌افزار بر پایهٔ پنل‌های قابل‌تغییر طراحی شده است تا نمایش بسته‌ها، نمودارها و المان‌های پروژه قابل شخصی‌سازی باشد. هر هدف در تب مجزایی باز می‌شود و با رفتن به هر تب، جزئیات مربوط به آن هدف شامل جدول بسته‌ها، نمودار زمان‌بندی و نمای مسیر (Traceroute) نشان داده می‌شود. فضای کاری ذخیره‌شده امکان بازیابی سریع همان چینش تب‌ها و پنل‌ها را فراهم می‌آورد که این ویژگی برای مدیریت هم‌زمان چند وظیفه بسیار کاربردی است.
پیکربندی اتصال و آغاز ردیابی
افزودن یک هدف با نوشتن آدرس URL یا IP در فیلد مخصوص انجام می‌پذیرد. پس از تعیین بازهٔ نمونه‌برداری و تعداد نمونه‌ها، با فشردن دکمهٔ Start بسته‌های آزمایشی به مقصد ارسال می‌شوند. برای تحلیل‌های کوتاه‌مدت می‌توان تعداد نمونه‌ها را محدود کرد؛ برای پایش بلندمدت مقدار نمونه را روی نامحدود قرار داد تا داده‌ها در طول زمان انباشته شوند.
جمع‌آوری، نمایش و ذخیرهٔ اطلاعات بسته‌ها

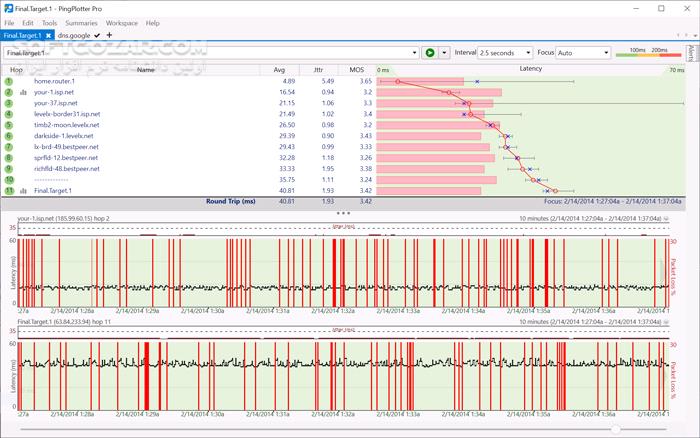

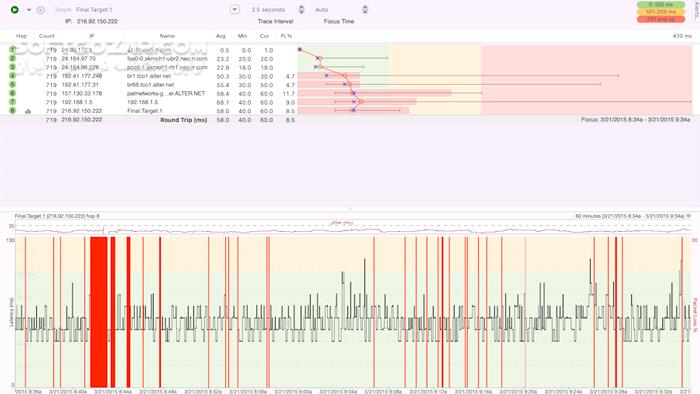

با آغاز فرایند ردیابی، همهٔ بسته‌ها در جدول و نمودار زمان‌بندی نمایش داده می‌شوند و هر عنصر انتخاب‌شده بخش‌های مرتبط خود را برجسته می‌کند تا بررسی جزئیات ساده‌تر شود. داده‌ها معمولاً قابلیت ذخیره‌سازی و اکسپورت کردن دارند تا گزارشات و مدارک عیب‌یابی برای تیم‌های دیگر یا واحد پشتیبانی تهیه شود. منوی زمینهٔ مربوط به هر رکورد سریع‌ترین راه برای دسترسی به عملیات تکمیلی مانند نمایش خلاصهٔ وضعیت یا باز کردن نمودار مربوط است.
پیکربندی اعلان‌ها و سناریوهای عملیاتی
تعریف اعلان‌ها در نرم‌افزار شامل انتخاب معیار (مثلاً میانگین تأخیر، حداکثر تأخیر، درصد از دست‌رفتن بسته یا MOS)، تعیین تعداد نمونهٔ موردبررسی و مشخص‌کردن اقدام موردنظر در صورت برآورده‌شدن شرط است. به‌عنوان مثال می‌توان قوانینی مانند موارد زیر تعریف کرد:
● آستانهٔ تأخیر بالاتر از ۱۰۰ میلی‌ثانیه در طول ۲۰ نمونه ← اعلان فعال شود.
● از دست‌رفتن بسته بیش از ۵ درصد در ۳۰ نمونهٔ متوالی ← اعلان فعال شود.
تعاریف دقیق باید با توجه به نوع سرویس (مثلاً VoIP، سرور وب یا لینک‌های سایت راه‌دور) و سطح تحمل آن سرویس تعیین شوند؛ برای کیفیت صدای VoIP معمولاً نیاز به آستانهٔ پایین‌تر تأخیر و از دست‌رفتن بسته است و شاخص MOS می‌تواند معیاری مناسب برای سنجش کیفیت مکالمه باشد.
روش تفسیر نتایج
۱. پایش Latency بر اساس Baseline: مقایسهٔ مقدارهای کنونی با یک Baseline تعیین‌شده کمک می‌کند تا نوسانات غیرعادی سریع‌تر تشخیص داده شوند.
۲. تشخیص الگوی Packet Loss: الگوی Packet Loss که در یکی از هاپ‌های میانی رخ می‌دهد معمولاً نشان‌دهندهٔ مشکل در لینک یا روتر میان مسیر است؛ اگر Packet Loss تنها در هاپ انتهایی رخ دهد، ممکن است میزبان مقصد بسته‌های ICMP را پایین‌اولویت قرار داده یا پاسخ‌دهی را محدود کرده باشد.
۳. افزایش ناگهانی Latency در یک هاپ مشخص: این موضوع می‌تواند به دلیل تغییر مسیر، شلوغی لینک یا بارگذاری بیش‌ازحد یکی از روترها باشد؛ در صورت تکرار این الگو باید مسیر و تجهیزات میانی بررسی شوند.
۴. نوسانات دوره‌ای (Periodic Fluctuations): اگر نوسان‌ها در زمان‌های معین تکرار شوند، احتمال تداخل با پنجره‌های نگهداری یا نوسان بار شبکه وجود دارد؛ مقایسهٔ نمودارها در بازه‌های زمانی مختلف کمک‌کننده است.
سناریوهای کاربردی نمونه
● پایش پیوستهٔ لینک‌های بین دفاتر شعبه و دیتاسنتر برای شناسایی افت کیفیت ارتباط و اطلاع‌رسانی پیش از تأثیر بر سرویس‌دهی.
● تحلیل ناپایداری ارتباط یک وب‌سایت در بازه‌های زمانی مشخص و ارائهٔ خروجی به واحد پشتیبانی یا ISP.
● ارزیابی کیفیت مکالمات VoIP با ترکیب شاخص‌های تأخیر، jitter و MOS.
● فراهم‌کردن مدارک تحلیلی هنگام ثبت تیکت با ارائهٔ نمودارها و لاگ‌های سری زمانی از مشکلات مشاهده‌شده.
نکات پیکربندی پیشنهادی و بهترین روش‌ها
● برای تست‌های کوتاه‌مدت از بازهٔ نمونه‌برداری ۱ تا ۵ ثانیه استفاده شود؛ برای پایش بلندمدت بازه‌های ۳۰ ثانیه تا چند دقیقه مناسب‌تر هستند تا حجم دادهٔ ذخیره‌شده و اثر بار اضافه بر روی شبکه کنترل شود.
● در پایش هم‌زمان تعداد زیادی هدف، بازهٔ نمونه‌برداری را افزایش داده و تعداد هدف‌های هم‌زمان را مدیریت کنند تا از ایجاد بار اضافی بر روی شبکه یا سیستم جلوگیری شود.
● اعلان‌ها را مطابق اولویت سرویس‌ها و سطح تحمل آنها تنظیم کنند؛ تعریف آستانه‌های بسیار حساس ممکن است به اعلان‌های مکرر منجر شود و در نتیجه از کارایی سیستم هشدار کاسته شود.
● هنگام تفسیر از دست‌رفتن بسته، توجه شود که برخی روترها بسته‌های ICMP را محدود یا اولویت‌بندی می‌کنند؛ بنابراین نتیجه‌گیری باید با توجه به الگوها و نه تنها یک نمونهٔ منفرد انجام شود.
● داده‌ها و نمودارهای مهم را به‌صورت دوره‌ای اکسپورت و نگهداری کنند تا برای تحلیل‌های بلندمدت یا ارائه به سرویس‌دهنده‌ها قابل‌استفاده باشند.
